[SQL]《FoodStore信息系统的数据库设计》

Share

一、目标

设计一个数据库使FoodStore公司(定位为一家中小型企业)能流畅运作,保证各个部门间信息获取正常,人员分配合理,食品种类齐全等。

二、分析

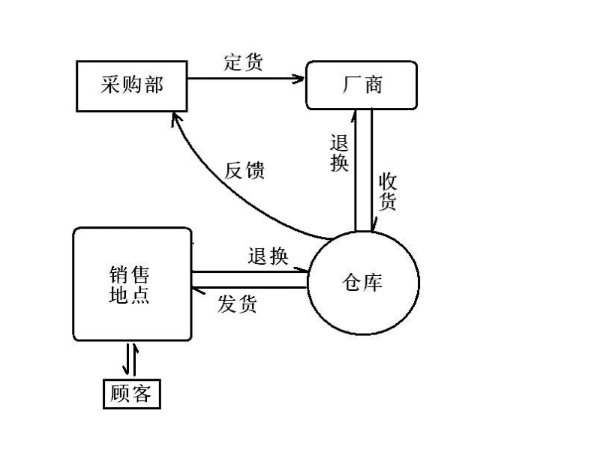

1、先根据该公司的运营流程建立下列模型


2、从中发现产生联系的基本元素有:员工、顾客、食品等,经过抽象得到以下分类

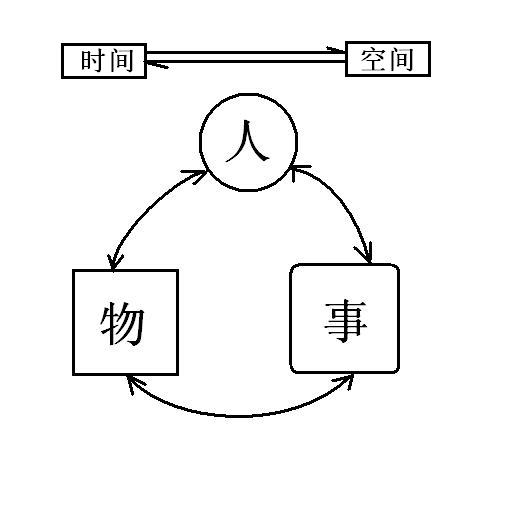

人:员工(中层级以上、普通职工)、消费者
物:食品、钱、租界房屋、资源(水 煤等)
事:活动(打折,促消等)、客服、订货、收货、验货、退换货等


3、所有元素都是围绕时间和空间这对逻辑关系展开的。

三、设计

    根据供货、销售、人事、客服、促销、后勤等不同功能模块进行设计

供货

定货单

食品ID int

厂商 nvarchar

类别 nvarchar

名称 nvarchar

定购数量 int

定购时间 smalldatetime



定购人 nvarchar

定货单价格 smallmoney

定货总价 money

联系电话 int





收货单

食品ID int

厂商 nvarchar

类别 nvarchar

名称 nvarchar

实际收到数量 int

应到数量
int



收货时间 smalldatetime

定货单价格 smallmoney

定货总价money

是否结算 bool

收货人 nvarchar

联系电话 int

发货单

食品ID int

厂商 nvarchar

类别 nvarchar

名称 nvarchar

数量 int

上架号 int



销售单价 smallmoney











补货单

食品ID int

厂商 nvarchar

类别 nvarchar

名称 nvarchar

补货数量 int

上次补货时间 smalldatetime



本次补货时间 smalldatetime

销售单价 smallmoney

领货人
nvarchar







食物清单

食品ID int

厂商 nvarchar

类别 nvarchar

名称 nvarchar

条形码 int

库存数量 int



生产日期 smalldatetime

保质期 int

过期时间 smalldatetime

是否缺货 bool





销售

食品情况表

食品ID int

厂商 nvarchar

类别 nvarchar

名称 nvarchar

条形码 int

上架号 int



应上架数量 int

实际上架数量 int

是否补货 bool







提货单

食品ID int

厂商 nvarchar

类别 nvarchar

名称 nvarchar

提货数量 int

销售单价 smallmoney



条形码 int











降价表

食品ID int

厂商 nvarchar

类别 nvarchar

名称 nvarchar

原始价格 smallmoney

折后单价 smallmoney



降价理由 nvarchar

降价时间 int

条形码 int







销售情况表

食品ID int

厂商 nvarchar

类别 nvarchar

名称 nvarchar

上架数量 int

购买数量 int



是否降价 bool

补货频率 float









人事

员工信息表

员工ID int

姓名 nvarchar

性别 char

年龄 tinyint

部门 nvarchar

职务 nvarchar



政治身份
nvarchar

家庭地址
nvarchar

家庭电话 int

手机 int





考勤表

员工ID int

姓名 nvarchar

部门 nvarchar

到岗时间 datetime

离岗时间 datetime

工作日时间 int



加班日时间
int











工资表

员工ID int

姓名 nvarchar

部门 nvarchar

工作日时间 int

加班日时间
int

工资 smallmoney



其他费用支出 smallmoney

实发工资 smallmoney









客服

投诉情况表

投诉ID int

投诉人 nvarchar

投诉对象 nvarchar

投诉时间 smalldatetime

投诉内容 nvarchar

处理意见 nvarchar



接待人 nvarchar











退换情况表

食品ID int

厂商 nvarchar

类别 nvarchar

名称 nvarchar

退换数量 int

销售单价 smallmoney



退换理由 nvarchar

负责人 nvarchar









促消

活动情况表

活动ID int

活动名称 nvarchar

活动内容 nvarchar

活动地点 nvarchar

活动开始时间 smalldatetime

活动结束时间 smalldatetime



天数 int

负责人 nvarchar

活动经费
money







后勤

后勤表

项目ID int

项目内容 nvarchar

本月支出
money

负责人 nvarchar





汇总

财务总表

货源支出 money

营业额 money

工资发放 money

客服支出 money

后勤支出 money

其他 money



总盈利 money











四、总结

    该数据库设计基本能满足中小型企业的需求,但其中部分功能模块的报表由于作者经验等各方面的不足未能完善。相信在今后通过工作能弥补上这一点遗憾!

                                                                                                               撰写人:杜少卿
                                                                                                               时间:2008-10-27
